DZL型自动链条型生物质蒸汽锅炉

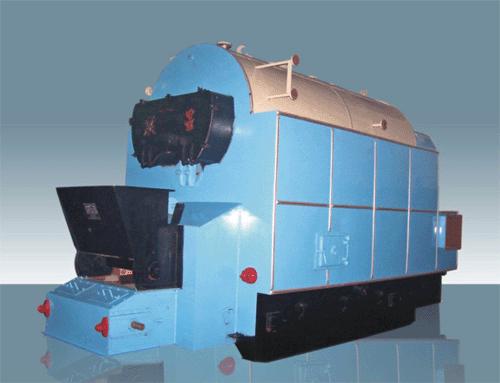

　　DZL型链条炉排锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

适用燃料：

　　DZL型自动链条型生物质蒸汽锅炉采用链条炉排，适用燃料为成型颗粒燃料，可加少量木条、木块，也可与煤混烧。

结构特点：

　　(1)采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。

　　(2)锅筒下部由于布置了上升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。

　　(3)采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

　　(4)结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。

　　(5)运行稳定、调整方便、出力足。

　　(6)采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。

　　(7)炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到我国环保规定的指标。

　　(8)独特的双层二次风设计，改善了生物质燃料着火条件，采用了独立风室，达到了合理布风，使炉膛内形成一个有利于燃烧的空气动力场，使得燃烧温度高、燃烧效率高。

性能特点：

　　1.锅炉型式为卧式快装水火管锅炉、工质自然循环。

　　该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束。

　　本产品出厂时由五大部分组成：锅炉主体、烟风道、省煤器、除尘器、管路系统。其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可保证产品安装质量。

　　2 .设计性能先进：

　　该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。左右集箱采用无缝钢管制成。

　　3.锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。

　　4.炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。

　　5.水循环简单，受压部件结构合理，在保证水质的情下，完全可以安全运行。

　　6.燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的先进性。

工作过程：

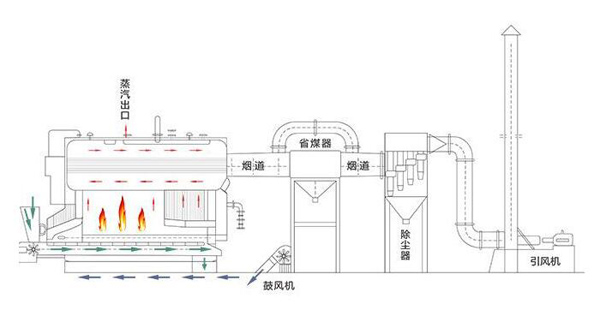

　　颗粒大致均匀的煤块由自动上煤机投落在煤斗内，在链条炉排的转动下进入前拱进行预热区。在着火区燃尽后落入渣池。炉膛燃烧产生的高温烟气由拱口在两翼烟道下部进入炉膛后部，再由两翼烟道进行换热，向前流经前烟箱，进入对流管束换热后由锅筒尾部进入省煤器、除尘器、通过引风机送入烟囱，排入大气。

　　锅炉给水由锅炉给水泵完成，软化水由给水管省煤器，然后进入锅筒，再由下降管进入左右集箱。两侧水冷壁进行吸热汽化产生蒸汽，蒸汽进入锅筒内汽水分离器，经分离后由主汽阀进入需热流程。

生物质成型燃料说明：

　　生物质成型燃料(Biomass pellet or Biomass Moulding Fuel，简称“BMF”)是采用农林废弃物(如秸秆、木屑、甘蔗渣等)作为原材料，经过粉碎、烘干、混合、挤压等工艺流程，制成的成型(如颗粒状、棒状、块状等)燃料。主要用于替代传统化石能源(煤、油、天然气)，在专门研制开发的生物质燃烧机中直接燃烧的一种新型清洁燃料。

　　1、生物质成型燃料BMF的成分构成

　　BMF由可燃质、无机物和水分组成，主要含有碳(C)、氢(H)、氧(O)及少量的氮(N)、硫(S)等元素，并含有灰分和水分。各种成分构成如下：

　　▲碳：BMF燃料属于低碳燃料，含碳量少(约为45-50%)，尤其固定碳的含量低(约为16%)，因此燃烧时碳排放低。

　　▲氢：BMF燃料含氢量多(约为5-8%)，挥发分高(大于70%)，因此燃烧特性好。

　　▲氧：BMF燃料含氧量高(约35-40%)。生物质燃料含氧量明显地多于矿物质煤，它使得生物质燃料易于引燃。

　　▲硫：BMF燃料中含硫量少于0.08%，环保特性好，燃烧时不必设置烟气脱硫装置。

　　▲灰分：BMF颗粒燃料采主要用高品质的木质类生物质作为原料，灰分含量较低，只有1.5-3%。

　　2、生物质成型燃料BMF的热值

　　生物质成型燃料BMF的热值为15-19MJ/Kg，约2～3kgBMF替代1Kg燃料油或1立方天然气。

　　3、生物质成型燃料BMF的特性

　　▲作为高品质的均质燃料，成型燃料在输送、储存、传动和燃烧方面都可以自动控制，其方便程度可以与轻质燃油相媲美;

　　▲固体燃料，密度大，体积小，贮存安全方便，清洁干净;

　　▲燃料挥发份高，着火容易，燃烧特性好，燃烬率高;

　　▲含硫量极低，仅为燃料油的1/20左右，不用采取任何脱硫脱硝措施即可达到环保要求;

　　▲含灰分低，常规除尘装置即可满足环保要求;

　　▲“0”排放：生物质燃烧排放的CO2与其在生长过程中吸收的CO2相同，且替代了化石能源，减少了净排放，根据《京都议定书》机制，生物质燃料CO2为生态“0”排放。

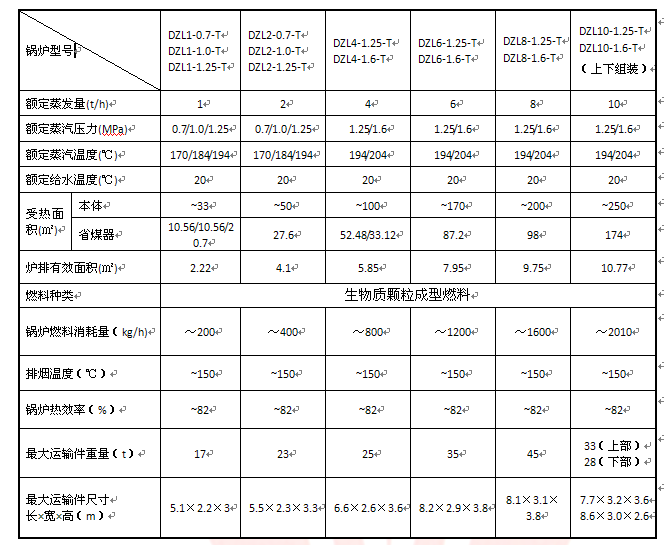

主要技术参数：
