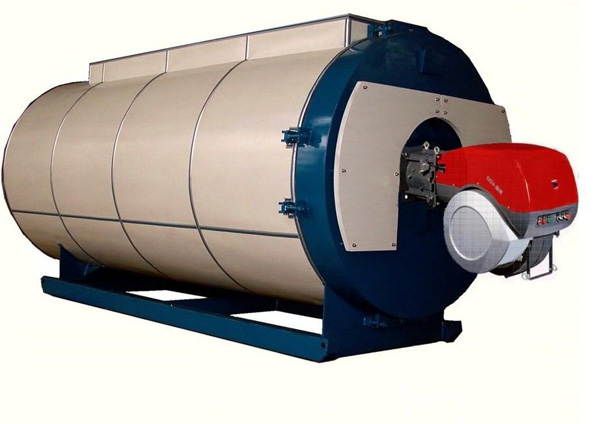

CWNS型燃油(气)热水锅炉

CWNS型燃油(气)热水锅炉产品介绍

CWNS系列全自动燃油（气）卧式热水锅炉（实用新型专利），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到良好传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供水、供暖、自控水温系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是新开发的新款产品。

CWNS型燃油(气)热水锅炉性能优越

1、恒磊热能专利产品
卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力比较低，质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。
3、热力充足
锅炉受热面积按大于25平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。
4、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。
5、安全降水时间足
锅炉的燃烧室地位布置，水位确定符合我国规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。
6、锅炉检修方便
锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。
7、前后烟箱密封独特
烟箱采用双开式烟箱门，开启方便，多级迷宫式密封， 密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。
8、水温、水位保护可靠
锅炉水温、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
9、自动控制水平排名靠前
锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。

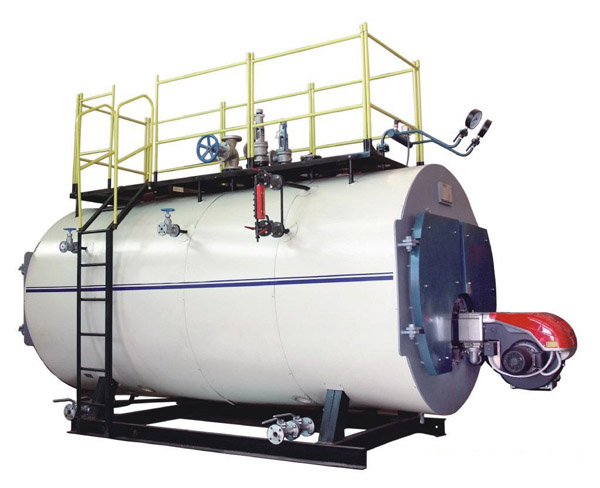

1、  燃烧器2、  前烟箱门3、  压力控制器4、  压力表5、  集汽罐6、  出水阀7、  安全阀 8、  人孔装置9、  平台扶梯10、  进水阀11、  吊耳12、  短螺纹烟管13、  长螺纹烟管14、  湿背回燃室15、  防爆观火孔16、  外包17、  后烟箱门18、  排污阀19、  手孔装置20、  底座21、  炉胆 22、  前管板23、  保温层24、  耐火混凝土

CWNS/WNS型燃油(气)热水锅炉型号编制说明
WNSA-B/C/D-E
WN:锅炉结构形式  卧式内燃
S：燃烧方式  室燃
A:额定热功率  MW
B:额定出水压力  MPa
C:额定出口水温  ℃
D:额定进口水温  ℃
E:燃料种类（YC-轻油；YZ-重油；QT-天然气；QY-液化石油气；QC-城市煤气；Y-泛指燃料为油；Q-泛指燃料为气体；YQ-泛指燃料为油或气两用，选型时应进一步明确）
示例：WNS4.2-1.0/95/70- QT
表示卧式内燃室燃热水锅炉，额定蒸发量为4.2MW，额定出水压力为1.0MPa，额定出口水温为95℃，额定进口水温为70℃，燃料为天然气。

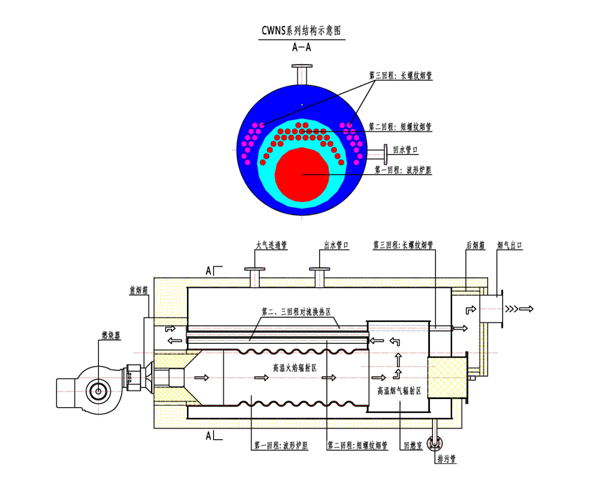

CWNS型燃油(气)热水锅炉工作原理
