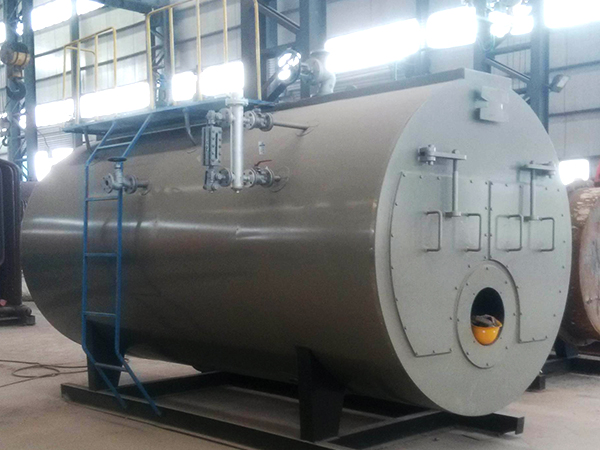

高压蒸汽锅炉

产品简介：

　　高压蒸汽锅炉，又称自然循环式蒸汽锅炉，具有自动化程度高、能耗低等优点，因为采用处理过的软水做热媒，循环使用，安全无害，已经在油脂加工厂中广泛使用，近年来新建的精炼工艺几乎全采用高压蒸汽作为加热媒介(采用柴油或/和天然气作为加热源)。

工作原理：

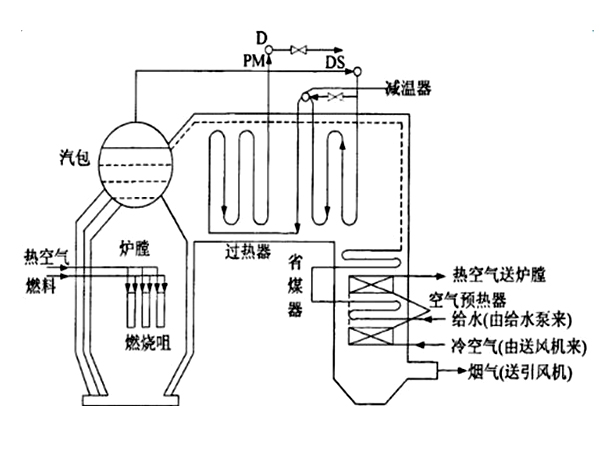

　　适量符合要求的热媒水由高压泵打入锅炉系统中，燃烧系统产生的热量进入锅炉本体，与换热管道内的水进行换热后产生高压蒸汽，高压蒸汽经管道进入换热设备，与待脱臭油进入热交换后，冷凝水通过管道回流至锅炉本体管道，再进行蒸发、换热、冷凝的循环。系统运行时由控制系统按已经输入的数据进行相关温度、压力等的自动控制，使系统在规定安全范围内部自动运行。锅炉系统还从程序、机械等方面设有多重安全保护，如果系统出现超压等异常现象，控制系统会自动关闭燃烧器，系统超压达到安全阀的设定值时也会起跳保护。

基本结构：

　　主要有燃烧器，炉膛和控制柜三部分组成。燃烧器包括以下构件：燃烧筒，喷嘴，稳焰盘，点火电极，电磁阀1和2，铰接法兰，安全电磁阀，火焰传感器，点火电缆，计时器，点火变压器，电路连接端程控器，观望镜，油泵，回油管，风门，鼓风轮，伺服马达，燃烧器马达等。

操作和使用：

　　1.高压锅炉开机准备工作

　　1.1阅读上次该设备运行记录和停机中对该设备保养记录，为本次正常开车提供帮助;

　　1.2检查该设备外部所有紧固件、制动件，并使其符合设备说明书中的启动要求;

　　1.3检查该设备附属系统运行状况(车间外围柴油供料系统)，并在开机前调整至设备启动要求和生产工艺要求。

　　2. 高压锅炉开机顺序和操作注意事项

　　2.1确认该设备可正常启动后，从车间操作控制柜上将该设备电源送上;

　　2.2开启操作控制面板上的电源，准备启动;

　　2.3点击启动程序键rest emergency stop进行启动;

　　2.4当启动后，程序会自动报警提示，将所有报警均显示在指示灯上，点击hooter off键，将提示消除，然后点击reset boiker键复位;

　　2.5程序启动后，检查报警指示灯是否正常和水位指示等water level 1 ok和water level 2 ok;

　　2.6将温度控制系统选择为压力温度共同控制controlled by cascade temp/pressure;

　　2.7将风门控制程序选择在1挡，自动控制即可;

　　2.8启动燃烧点火burner on，由O位选择至1位，燃烧启动，注意观察风门和火焰运行情况;

操作注意事项：

　　3.1多观察面板控制系统的指示，注意设定温度和压力与实际数值差别;

　　3.2注意燃烧器风门开启大小、柴油的供料;

　　3.3经常观察烟囱排放情况，是否冒黑烟。

　　4.当需停止该设备运行时，将燃烧点火burner on由1位选择至O位，燃烧停止，处于待机状态，如果长时间停机需关掉进油阀和回油阀及切断电源。

　　5. 高压锅炉突然停电操作注意事项一旦出现断电情况，程序运行自动终止，将燃烧点火burner on由1位选择至0位，待来电后重新选择由0位选择至1位，燃烧启动。
