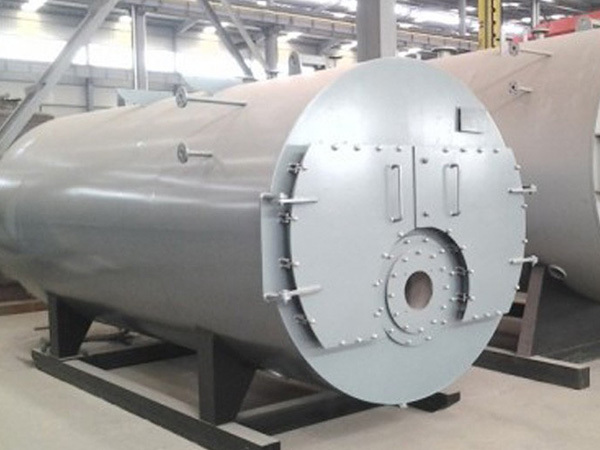

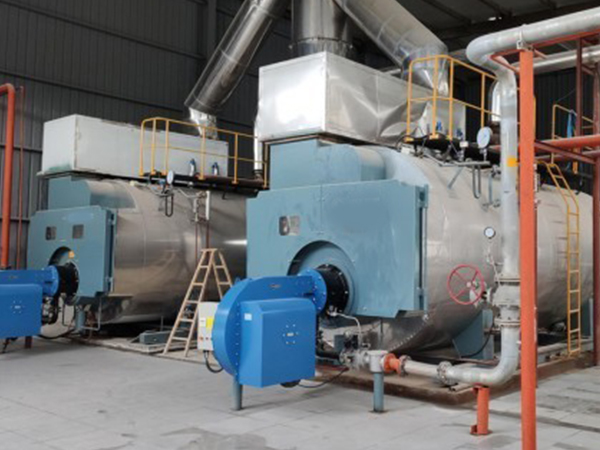

工业燃气锅炉

工业燃气锅炉简介：

　　工业燃气锅炉产品分两种，一是蒸汽，用于发电，或是供气，比如化肥厂可用蒸汽汽化，以煤为原料，合成化肥，这就是典型的工业锅炉， 工业燃气锅炉还是以燃煤占大多数，燃气的一般是余热锅炉用于回收废热。工业锅炉常见的是循环流化床锅炉 工业锅炉是重要的热能动力设备。

工业燃气锅炉基本信息：

　　在未来相当长的一段时间内，工业燃气锅炉仍将是我国的主导产品，且以中大容量居多。天然气开发应用将进入高速发展时期，因此采用清洁燃料和洁净燃烧技术的节能、低污染工业锅炉将是产品发展的趋势。

工业燃气锅炉安全阀：

　　目前我国工业燃气锅炉房中常用的锅炉安全阀有：杠杆式、弹簧式、静重式、脉冲式和复合式多种。

　　一、杠杆式锅炉安全阀

　　杠杆式安全阀又分为单杠杆式和双杠杆式两种。由于它们是通过杠杆和重锤的重力矩作用到阀芯上，用来平衡蒸汽(水)压力又称为重锤式安全阀。

　　杠杆式(重锤式)安全阀主要由阀芯、阀座、杠杆、重锤、限位装置等组成。它是用重锤的重量，通过杠杆把阀芯压在阀座上，移动重锤的位置来改变重力矩的大小，以调整安全阀的开启压力。当锅炉压力超过重锤作用在阀芯上部的压力时，阀芯被顶起离开阀座，蒸汽排出。到锅炉压力低于重锤作用在阀芯上部的压力时，阀芯降落，锅炉停止排汽。

　　这种安全阀结构简单、调整方便，工作性能可靠，所以在锅炉上应用相当普遍。一般单杠杆式安全阀适用于低压锅炉、双杠杆式安全阀适用于中、高压锅炉。

　　二、弹簧式锅炉安全阀

　　弹簧式安全阀主要由阀芯、阀座、阀杆、弹簧、调整螺钉等组成。这种安全阀主要利用弹簧弹力，把阀芯压在阀座上。当锅炉压力超过弹簧作用在阀芯上部的压力时，阀芯与阀杆被顶起，蒸汽排出;当锅炉压力低于弹簧作用在阀芯上部的压力时，阀芯降落压在阀座上，锅炉停止排汽。阀芯与阀座接触面为锥面，阀芯四周边缘有少许伸出。当蒸汽顶开阀芯后，阀芯的边缘也受汽压作用，使整个作用面积突然增加，安全阀顿时开启;当降力降低后，由于蒸汽作用力突然减小，使阀芯一次闭合，防止阀芯反复跳动。

　　弹簧式安全阀的主要参数是开启压力和排汽能力，而排汽能力取决于阀座的口径和阀芯的提升高度。由于提升高度的不同，又可分为微启式、中启式和全启式安全阀三种。

　　弹簧式安全阀结构紧凑，体积小、轻便;严密性好，且调整方便，经得起振动，很少有泄漏的现象。因此，灵敏可靠。它适用范围很广，是常用的一种。

　　三、静重式锅炉安全阀

　　它是由阀芯、阀座，环形铁片，阀罩、防飞螺丝等组成的。

　　这种安全阀主要是利用环形铁片重量，使阀芯压在阀座上，当锅炉压力超过铁片作用在阀芯上部的压力时，阀芯被顶起，蒸汽排出：锅炉压力下降到低于铁片作用在阀芯上部的压力时，阀芯降落，停止排汽。

　　静重式安全阀结构简单，制造容易，但体积庞大笨重.调整困难，灵敏度也低，仅适用于低压小型锅炉。目前我国工业锅炉上很少使用。

　　四、脉冲式锅炉安全阀

　　它主要由脉冲弹簧安全阀、冲量导管主安全阀等组成。

　　脉冲式安全阀的工作原理是：当汽包或过热器的压力超过规定值时，蒸汽通过冲量导管、阀门，进入脉冲弹簧安全阀，将阀芯顶开，经脉冲弹簧安全阀，蒸汽又进入主安全阀活塞上部，使活塞向下移动、打开主安全阀，使蒸汽排出泄压。当压力恢复到正常压力时，脉冲弹簧安全阀关闭，使主安全阀活塞上部蒸汽中断，主安全阀阀芯在蒸汽和弹簧的作用下关闭。

　　这种安全阀装置有电器控制系统作为电气保护。当锅炉超压时，接，气式压力表接点闭合，接通脉冲弹簧安全阀的电磁铁，使之工作，将阀门打开;当回座压力过低或阀门发生故障时，也可操作电器控制开关，接通电磁铁线圈，关闭电磁铁，使阀门关闭。

　　这种安全阀在运行中的冲量接入导管上的阀门，要保持全开状态，因而要加铅封。这种安全阀适用于高压锅炉上。

　　五、复合式锅炉安全阀

　　复合式安全阀由两个相同的或不相同的安全阀组成一体，同时接在一个阀座上、以减少开孔数量。

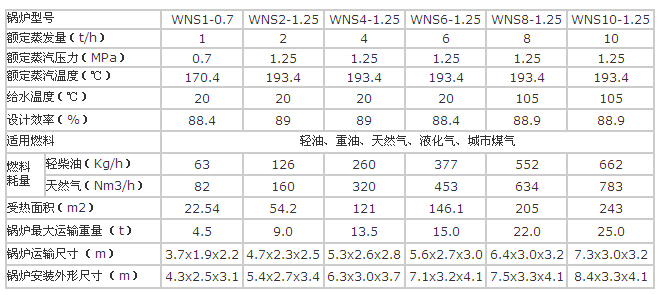

工业燃气锅炉技术参数：
